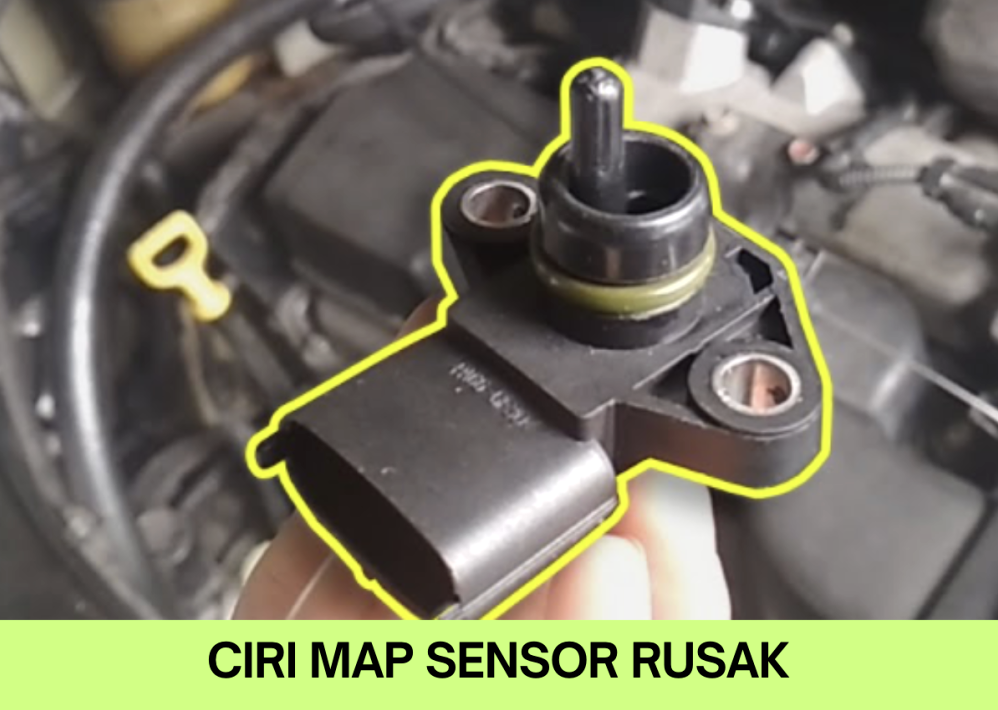

Mengenal Tanda Tanda Sensor MAP Motor Rusak dan Cara Mengatasinya

Sistem injeksi pada sepeda motor modern sangat bergantung pada berbagai sensor elektronik untuk menjaga performa mesin tetap optimal. Salah satu komponen yang memegang peranan krusial dalam mengatur suplai bahan bakar dan udara adalah sensor Manifold Absolute Pressure (MAP).

Ketika komponen ini mengalami gangguan, kinerja mesin akan menurun secara signifikan. Memahami tanda tanda sensor map motor rusak secara dini sangat penting bagi pemilik kendaraan agar dapat melakukan penanganan sebelum timbul kerusakan yang lebih parah pada komponen mesin lainnya.

Artikel ini akan membahas secara mendalam fungsi sensor MAP, gejala kerusakannya, cara mendeteksi masalah, hingga langkah perawatan yang tepat agar sistem injeksi motor Anda tetap awet.

Apa Itu Sensor MAP pada Motor Injeksi?

Sensor MAP merupakan singkatan dari Manifold Absolute Pressure. Komponen elektronik ini terpasang pada saluran udara masuk atau intake manifold, tepatnya di belakang katup gas (throttle body).

Fungsi utama dari sensor ini adalah mengukur besarnya tekanan atau tingkat kepakuman udara di dalam intake manifold. Data tekanan udara tersebut kemudian dikonversi menjadi sinyal listrik dan dikirimkan ke unit kontrol mesin atau Engine Control Unit (ECU).

ECU membutuhkan informasi tekanan udara tersebut untuk menentukan kerapatan udara yang masuk ke dalam ruang bakar. Dari kalkulasi ini, ECU dapat memerintahkan injektor untuk menyemprotkan bahan bakar dengan kuantitas yang sangat presisi.

Cara Kerja dan Fungsi Utama Sensor MAP

Untuk memahami mengapa kerusakan sensor ini berdampak besar pada performa kendaraan, kita perlu memahami mekanisme kerjanya secara teknis.

Sensor MAP bekerja secara dinamis mengikuti buka-tutup katup gas dan putaran mesin.

1. Menghitung Tekanan Udara Masuk

Saat mesin berputar pada kondisi stasioner (idle), katup gas tertutup sehingga tingkat kepakuman di dalam intake manifold sangat tinggi (tekanan absolut rendah).

Sebaliknya, saat tuas gas ditarik secara mendadak, katup gas terbuka lebar sehingga udara luar masuk dan kepakuman menurun (tekanan absolut meningkat). Sensor MAP mengukur perubahan tekanan ini secara terus-menerus selama mesin beroperasi.

2. Mengirimkan Sinyal Tegangan ke ECU

Di dalam sensor MAP terdapat elemen piezoelektrik atau diafragma sensitif yang merespons perubahan tekanan. Perubahan tekanan fisik ini diubah menjadi variabel tegangan listrik, umumnya berkisar antara 0,5 Volt hingga 4,5 Volt.

Tegangan rendah biasanya menandakan tekanan rendah (kepakuman tinggi), sedangkan tegangan tinggi menandakan tekanan udara tinggi (kepakuman rendah).

3. Penyesuaian Rasio Bahan Bakar dan Udara (Air-Fuel Ratio)

Sinyal tegangan yang dikirimkan oleh sensor MAP menjadi acuan utama ECU untuk menentukan masa waktu (pulse width) penyemprotan bahan bakar oleh injektor.

Proses ini memastikan campuran bahan bakar dan udara selalu berada pada rasio ideal (stoichiometric ratio), yaitu sekitar 14,7 banding 1 untuk bahan bakar bensin.

Tanda Tanda Sensor MAP Motor Rusak yang Paling Umum

Kerusakan pada komponen ini akan mengacaukan kalkulasi suplai bahan bakar oleh ECU. Berikut adalah beberapa tanda tanda sensor map motor rusak yang sering dirasakan oleh pengendara:

1. Indicator Lampu Engine Check (MIL) Menyala

Salah satu indikasi paling jelas ketika terjadi malfungsi elektronik adalah menyalanya Malfunction Indicator Lamp (MIL) pada panel instrumen motor. ECU akan mendeteksi sinyal tegangan dari sensor MAP yang berada di luar rentang toleransi normal.

Pada beberapa merek sepeda motor, lampu MIL akan berkedip sesuai dengan kode kerusakan tertentu. Kerusakan pada jalur atau unit sensor MAP umumnya ditandai dengan kedipan khusus yang bisa dibaca menggunakan alat scanner khusus otomotif.

2. Mesin Brebet dan Stasioner Tidak Stabil

Gejala paling sering dijumpai adalah putaran mesin yang tidak mulus atau terasa "brebet", terutama saat mesin dalam kondisi stasioner (idle). Mesin bisa tiba-tiba menderita penurunan RPM secara drastis hingga mati sendiri.

Hal ini terjadi karena ECU menerima data tekanan udara yang salah dari sensor MAP. Akibatnya, campuran bahan bakar menjadi terlalu kaya atau terlalu miskin sehingga proses pembakaran di dalam ruang bakar menjadi tidak sempurna.

3. Tarikan Gas Berat dan Respons Terlambat

Ketika Anda memutar tuas gas untuk memacu kendaraan, motor mungkin terasa tertahan atau mengalami jeda (lag) sebelum akhirnya mempercepat laju. Dalam kondisi yang parah, motor sama sekali tidak memiliki tenaga untuk menanjak.

Ketidakmampuan sensor MAP dalam mendeteksi perubahan tekanan secara cepat saat katup gas dibuka membuat ECU terlambat menambah pasokan bensin. Hal ini menyebabkan penurunan performa kendaraan secara signifikan.

4. Konsumsi Bahan Bakar Menjadi Sangat Boros

Jika sensor MAP mengalami kerusakan yang menyebabkan sinyal tegangannya terus-menerus membaca tekanan tinggi, ECU akan menganggap udara yang masuk sangat banyak. Sebagai respons, ECU akan menginstruksikan injektor untuk menyemprotkan lebih banyak bahan bakar.

Kondisi ini membuat campuran bahan bakar menjadi terlalu kaya (rich mixture). Efek langsung yang akan dirasakan oleh pemilik motor adalah konsumsi bahan bakar yang membengkak meskipun motor digunakan secara santai.

5. Knalpot Mengeluarkan Asap Hitam dan Bau Bensin

Dampak dari campuran bahan bakar yang terlalu kaya akibat kegagalan sensor MAP adalah tidak terbakarnya seluruh bensin secara sempurna di ruang bakar. Sisa bahan bakar mentah ini akan terbuang melalui saluran pembuangan.

Ciri-cirinya adalah timbulnya asap berwarna gelap atau hitam dari ujung knalpot yang disertai dengan bau bensin yang sangat menyengat saat mesin hidup.

6. Mesin Sulit Dihidupkan Saat Suhu Cold Start

Sensor MAP juga berperan penting dalam memberikan data awal saat mesin hendak dihidupkan, terutama dalam kondisi dingin (cold start). Jika sensor ini rusak, pembacaan tekanan awal menjadi kacau.

Akibatnya, mesin menjadi sangat sulit untuk dihidupkan dengan electric starter maupun kick starter karena racikan bahan bakar dan udara tidak sesuai dengan kebutuhan awal pembakaran.

Faktor Penyebab Utama Kerusakan Sensor MAP

Kerusakan pada sensor MAP jarang terjadi secara tiba-tiba tanpa adanya faktor pemicu. Beberapa penyebab umum kegagalan fungsi sensor MAP antara lain:

Penumpukan Kerak Karbon dan Kotoran: Uap oli dari saluran pernapasan mesin dan kotoran udara dapat masuk ke selang atau lubang sensor MAP, sehingga menyumbat saluran deteksi tekanan.
Kebocoran pada Selang Vakum: Selang karet yang menghubungkan sensor MAP dengan intake manifold bisa getas, retak, atau terlepas, sehingga tekanan udara luar bocor masuk.
Kerusakan Pada Jalur Kabel (Wiring): Kabel sensor yang terkelupas, putus akibat gigitan hewan, atau soket yang korosif dapat menghambat transmisi sinyal listrik ke ECU.
Komponen Internal Sensor Aus: Karena terpapar getaran dan suhu panas mesin secara terus-menerus, komponen piezoelektrik di dalam sensor dapat mengalami penurunan fungsi seiring bertambahnya usia pakai kendaraan.

Cara Mendeteksi Kerusakan Sensor MAP (Manual vs Scanner)

Untuk memastikan bahwa masalah pada motor Anda memang disebabkan oleh komponen ini, diperlukan prosedur diagnostik yang tepat. Kerusakan tidak boleh ditebak hanya berdasarkan gejala fisik semata.

Berikut adalah perbandingan dua metode mendeteksi tanda tanda sensor map motor rusak:

Parameter Perbandingan	Diagnosis Menggunakan Diagnostic Scanner	Diagnosis Manual (Multimeter & Pump)
Peralatan yang Dibutuhkan	OBD Scanner / Diagnostic Tool Khusus	Digital Multimeter & Vacuum Pump
Kemudahan Penggunaan	Sangat Mudah (Cukup colok ke socket DLC)	Agak Rumit (Membutuhkan pemahaman skema listrik)
Akurasi Data	Sangat Tinggi (Membaca kode error & live data)	Tinggi (Membaca voltase secara langsung)
Waktu Diagnosis	Cepat (Kurang dari 5 menit)	Membutuhkan waktu lebih lama
Deteksi Jalur Kabel	Hanya mendeteksi status sinyal umum	Sangat efektif menemukan kabel putus/short

Langkah Pemeriksaan Sederhana dengan Multimeter

Pastikan kunci kontak dalam posisi ON (mesin mati).
Setel multimeter digital pada skala tegangan DC (20V).
Hubungkan jarum positif ke kabel sinyal sensor MAP dan jarum negatif ke massa (ground).
Baca tegangan awal (biasanya sekitar 3,8 hingga 4,5 Volt tergantung spesifikasi pabrikan dan ketinggian wilayah).
Hidupkan mesin pada kondisi stasioner. Tegangan harus turun secara drastis ke angka kisaran 1,0 hingga 1,5 Volt.
Hentakkan tuas gas secara mendadak. Tegangan harus melonjak naik secara responsif mendekati tegangan awal.
Jika tegangan tidak berubah atau berada di luar batas toleransi standar, dapat dipastikan sensor MAP mengalami gangguan.

Kesalahan Umum Saat Menangani Kerusakan Sensor MAP

Banyak pengendara atau bahkan mekanik pemula melakukan kesalahan saat menangani masalah sistem injeksi. Berikut beberapa kesalahan yang harus dihindari:

1. Langsung Mengganti Sensor Tanpa Memeriksa Jalur Kabel

Banyak kasus di mana lampu engine check menyala bukan karena unit sensor MAP rusak, melainkan karena kabel yang putus atau soket yang kendur dan kotor. Langsung membeli pengganti tanpa mengecek kontinuitas kabel dapat membuang biaya secara sia-sia.

2. Membersihkan Sensor dengan Cairan Keratif/Keras

Di dalam sensor MAP terdapat diafragma yang sangat tipis dan sensitif. Menyemprotkan cairan pembesih bertekanan tinggi seperti carb cleaner berbahan keras secara langsung ke dalam lubang sensor dapat merusak diafragma tersebut secara permanen.

3. Mengabaikan Kebocoran Udara Palsu (Leaking Intake)

Jika terdapat kebocoran paking intake manifold atau selang vakum yang retak, sensor MAP akan membaca adanya kenaikan tekanan. Memperbaiki sensor tidak akan menyelesaikan masalah selama kebocoran fisik pada saluran udara masuk belum ditambal.

Tips Perawatan Sensor dan Sistem Injeksi Motor

Agar sensor MAP serta komponen injeksi lainnya memiliki umur pakai yang panjang, lakukan beberapa langkah perawatan berkala berikut:

Rutin Mengganti Busa / Elemen Filter Udara: Filter udara yang kotor akan membuat partikel debu meloloskan diri masuk ke throttle body dan mengotori lubang sensor MAP.
Gunakan Contact Cleaner Khusus: Jika ingin membersihkan soket dan area sekitar sensor, selalu gunakan electronic contact cleaner yang cepat menguap dan aman bagi bahan plastik serta karet.
Servis Berkala Sistem Injeksi: Lakukan pembersihan throttle body secara rutin setiap 10.000–15.000 km di bengkel resmi atau bengkel terpercaya yang berpengalaman menangani motor injeksi.
Periksa Kondisi Selang Vakum: Pastikan selang karet yang terhubung ke sensor MAP tidak mengeras, retak-retak, atau longgar pada sambungannya.

Kesimpulan

Sensor MAP memainkan peran penting dalam menjaga keseimbangan efisiensi bahan bakar dan performa mesin motor injeksi. Mengenali tanda tanda sensor map motor rusak seperti mesin brebet, tarikan berat, lampu indikator mesin menyala, hingga konsumsi bahan bakar yang boros dapat membantu Anda mengambil tindakan dengan cepat.

Pemeriksaan secara menyeluruh mencakup soket, keutuhan selang vakum, hingga pengukuran tegangan sinyal sangat disarankan sebelum Anda memutuskan untuk mengganti komponen tersebut dengan yang baru. Dengan perawatan sistem filtrasi udara yang baik dan servis berkala yang teratur, sensor MAP pada kendaraan Anda dapat bekerja optimal dalam jangka panjang.
